安全阀进出管道是否可以设置切断阀？安全阀进出管道切断阀一般选用什么类型的阀门？如果选用闸阀，闸阀的阀杆是水平还是竖直？如果是低温阀门，阀杆能水平安装吗？

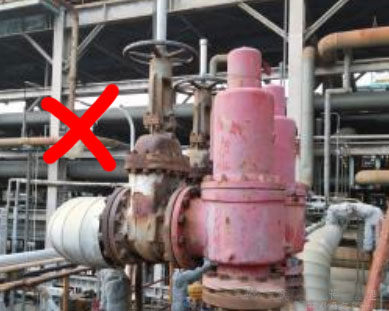

图 1 安全阀出口管道闸阀错误安装实例

有关安全阀进出管道是否可以设置切断阀的标准：

1. TSG D0001 压力管道安全技术监察规程——工业管道，第四节 安装 第一百四十四条 提到：“(六) 管道与安全阀(爆破片装置)之间一般不宜设置切断阀”。
2. GB/T 20801.6 压力管道规范 工业管道 第 6 部分：安全防护 4.3.1 安全泄放装置的进、出口不宜安装切断阀，确因安全泄放装置检测、维修需要安装时，应符合下列要求：a）切断阀应采用全通径的，或压力降不影响安全泄放装置的正常工作和安全泄放量；b）安全泄放装置正常工作时，切断阀应锁定或铅封在全开位置。

总结：安全阀前后不宜设置切断阀，但在满足标准规定的条件下也可以设置切断阀。所谓的“不宜”是指条件许可时优先不这样做，允许在特殊条件下替代，但需论证合理性，详见：https://www.cad2d3d.com/post-2318.html

安全阀进出管道的切断阀可以选用闸阀吗？SH 3012 石油化工金属管道布置设计规范 10.2.10 当安全阀进出口管道上设有切断阀时，应铅封开或锁开；当切断阀为闸阀时，阀杆应水平安装。当安全阀设有旁路阀时，该阀应铅封关或锁关。

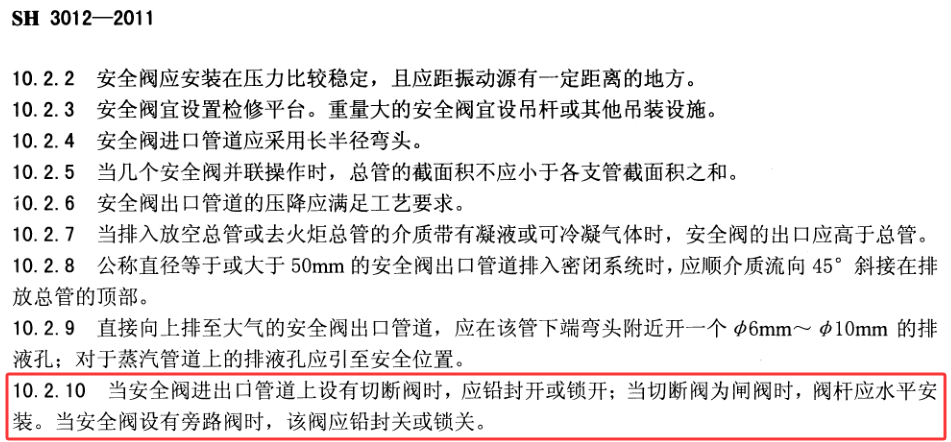

图 2 SH 3012 石油化工金属管道布置设计规范

GB/T 24925 低温阀门 技术条件 5.1.8 传输液态介质的阀门、非冷箱用阀门，应能在地面上与地面成不小于45°的方向操作阀杆，见图 11a）。冷箱用阀门，应能在地面上与地面成15°~90°的方向内操作阀杆，见图 11b）。

图 3 GB/T 24925 低温阀门 技术条件

SH 3012 要求阀杆水平，GB/T 24925 要求阀杆与地面大于45°角安装，到底应该听谁的啊？闸阀之所以要求阀杆水平安装，本质是因为怕闸阀的阀板失效自动掉下来导致阀门关闭，因此安全阀进出管道的切断阀最好不要用闸阀，优先选用球阀。

对于低温介质，比如LNG、液氮，要求阀门阀杆与水平面 ≥ 45° 安装，防止低温介质破坏阀盖处的填料密封，持续大流量流通的阀门阀杆不能水平安装；如果是小流量、偶发性的场景，并且无需隔热保冷的阀门，没有更好选择的情况下可以采用水平安装，具体见下图所示：
